Módulo Inversor de Señal TTL con MAX3232

Sobre este proyecto

Este proyecto nació de una necesidad recurrente en mis proyectos, la incompatibilidad entre la lógica de señal UART estándar de los microcontroladores y la lógica invertida utilizada por los receptores de radiocontrol FrSky.

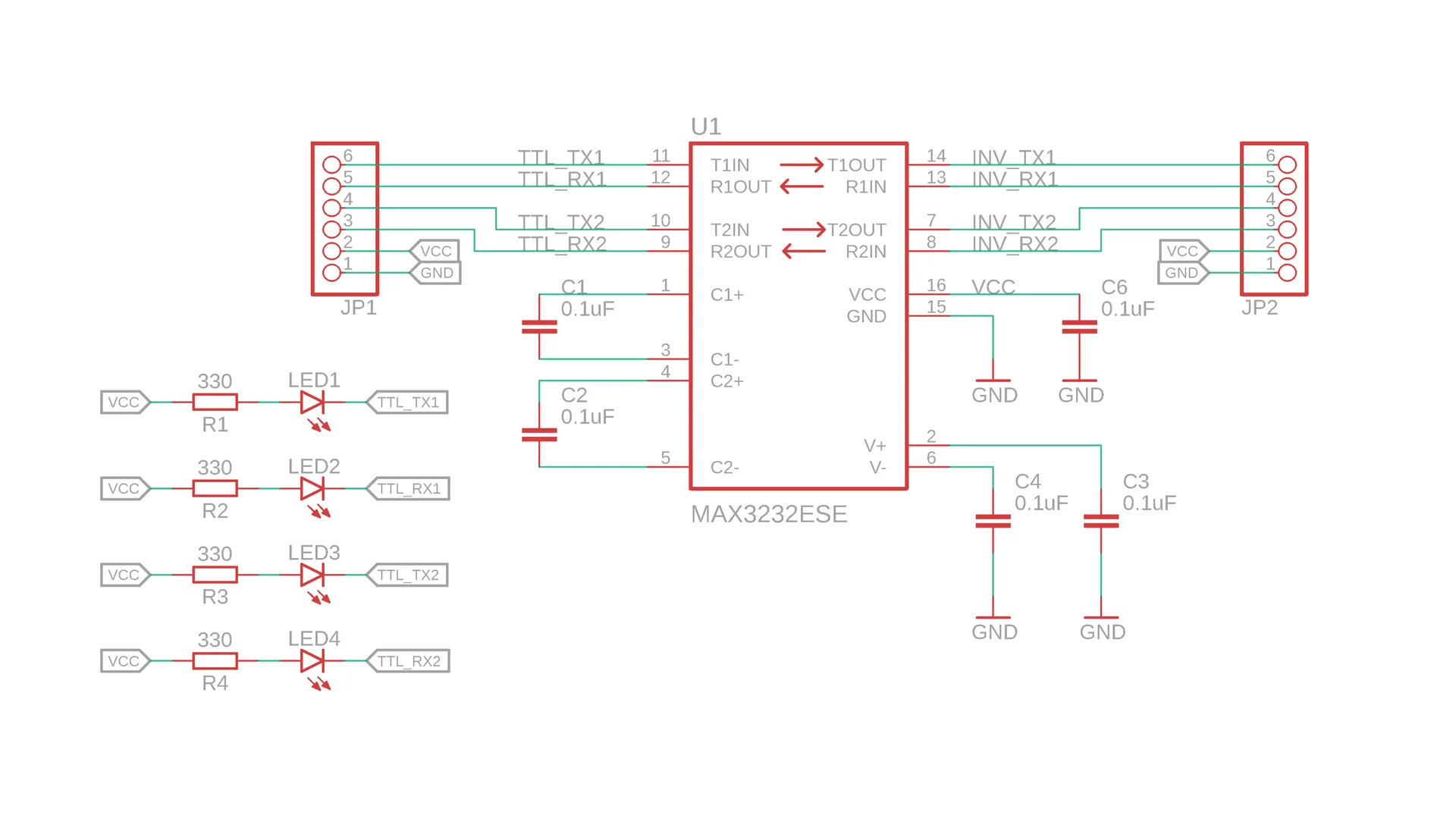

La primera implementación de este circuito inversor, basado en el integrado MAX3232, se realizó directamente en la placa principal del robot para el 'Rodeo de Robótica'. Sin embargo, al darme cuenta de que esta sería una solución necesaria en futuros proyectos, decidí evolucionar el diseño.

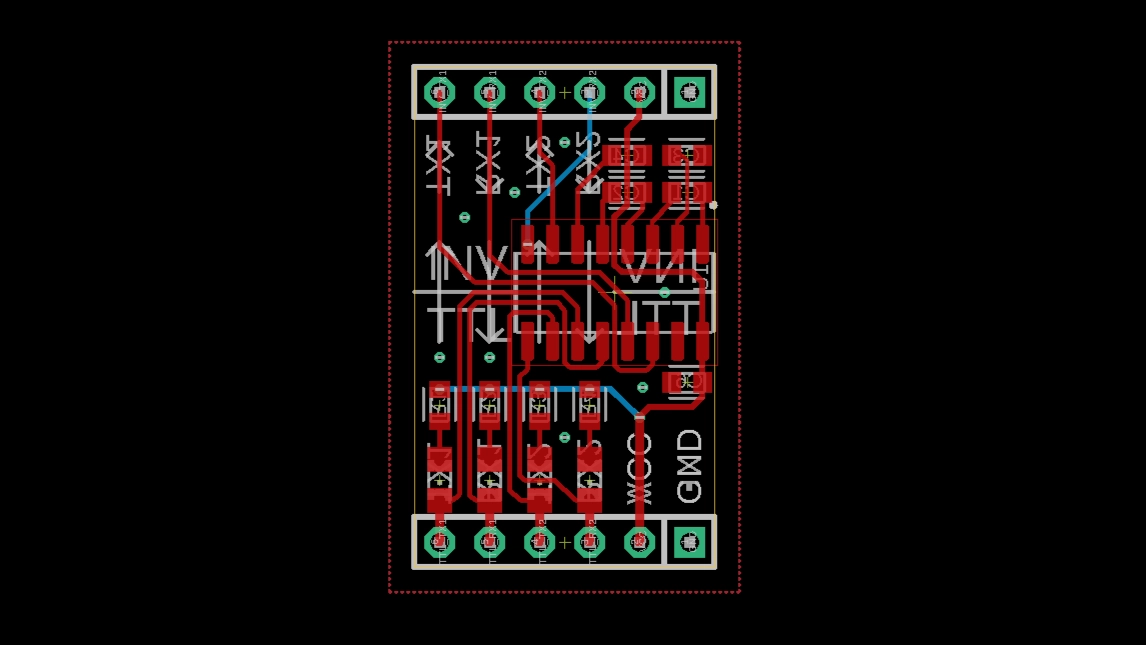

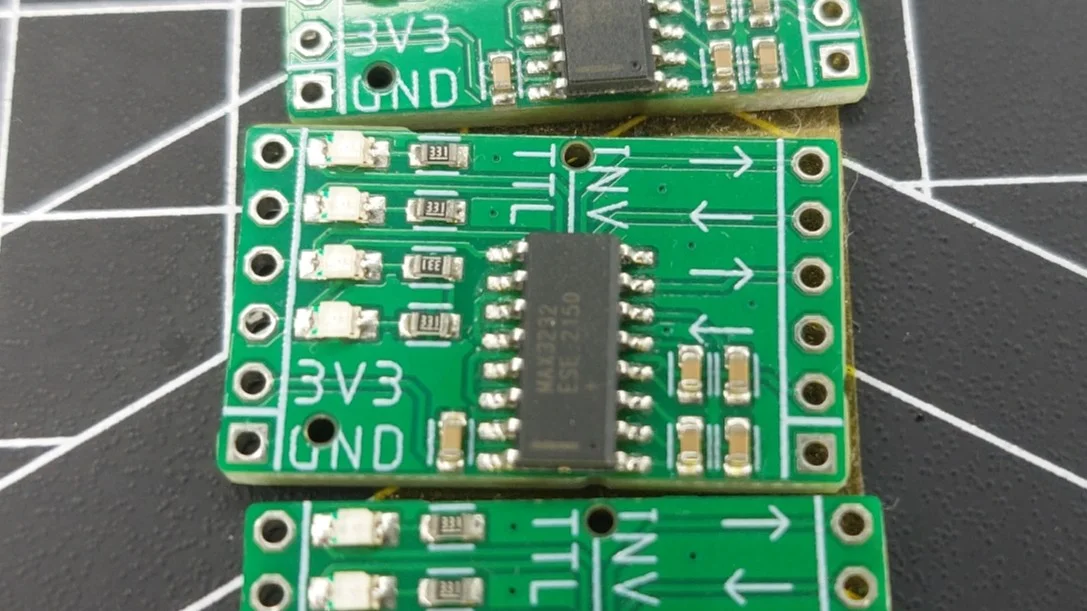

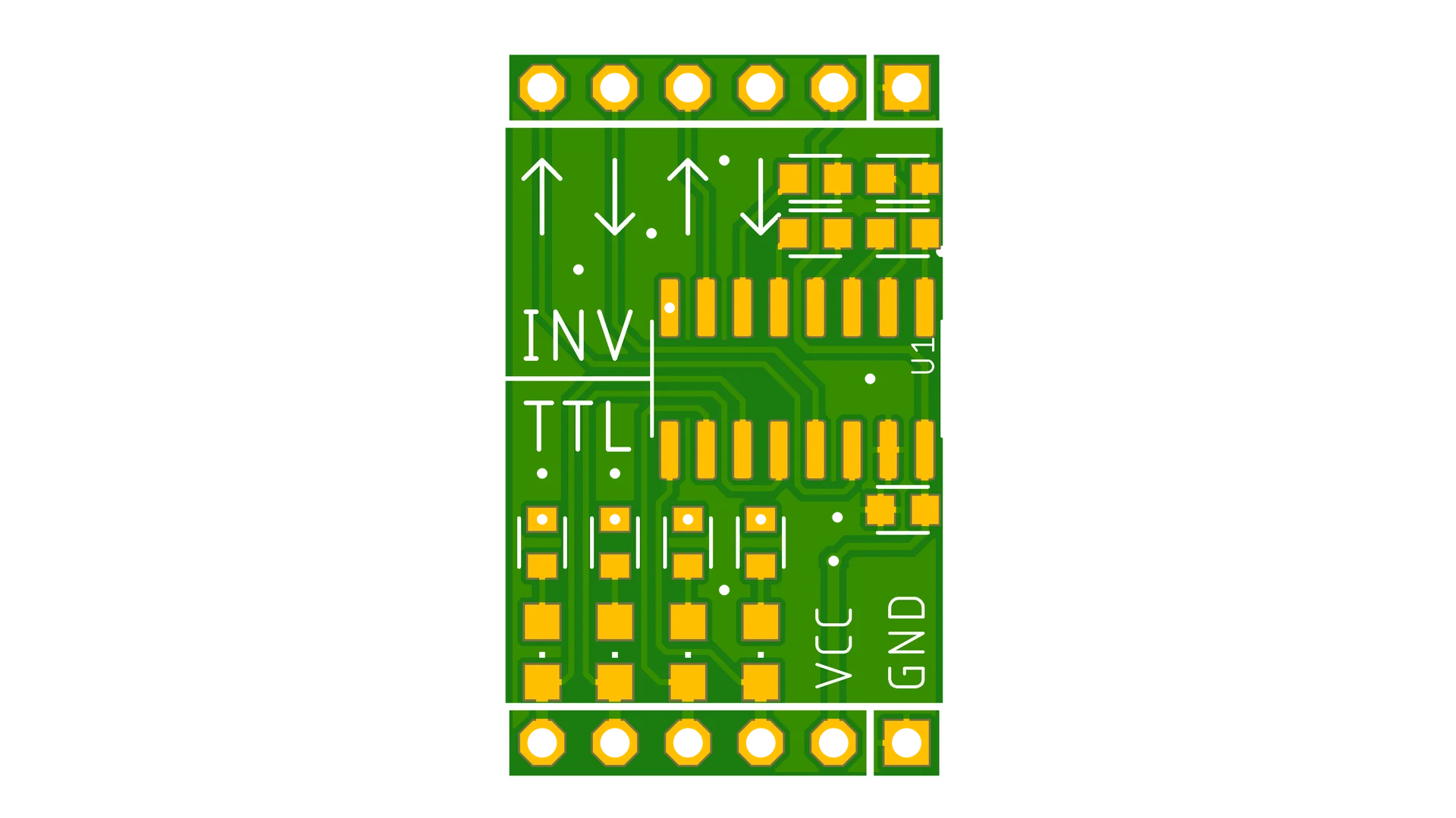

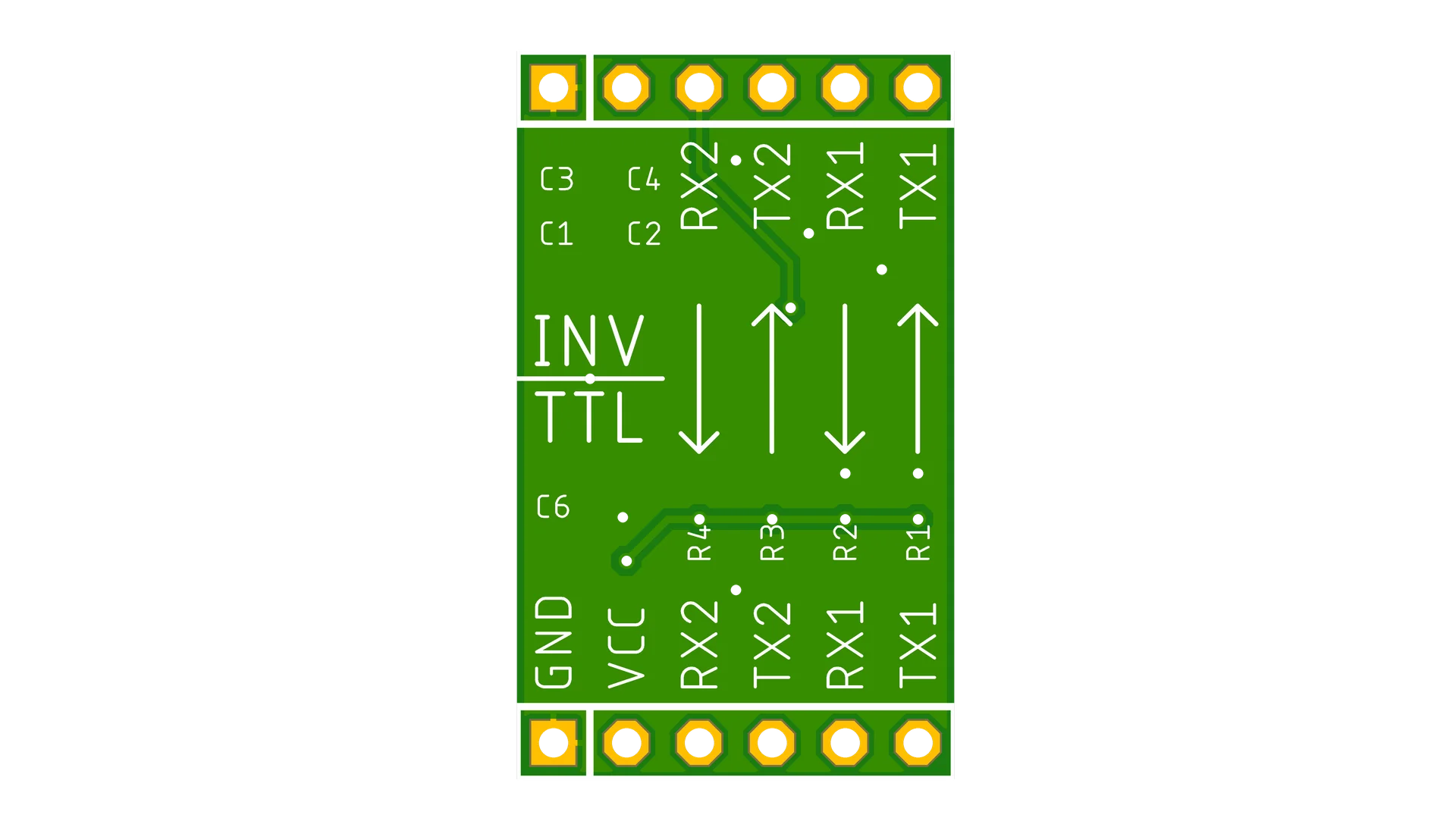

Para el robot Battlebot y con la visión de utilizarlo en futuros proyectos, rediseñé el circuito como un módulo independiente y estandarizado. Mandé a fabricar un lote de 10 unidades ya ensambladas a JLCPCB, creando un componente 'plug-and-play' que podría integrar fácilmente en cualquier proyecto. Posteriormente, este módulo fue utilizado en el robot de sumo 'Asura Kabuto', simplificando notablemente el diseño de su placa de control principal.

Características Clave

• Solución para Lógica Invertida: Permite la correcta interpretación de las señales de protocolos como S.BUS y S.PORT, actuando como un puente de comunicación indispensable entre el microcontrolador y el receptor.
• Diseño Modular y Reutilizable: Evolucionó de un circuito integrado a un módulo independiente fabricado en un pequeño lote, optimizando el tiempo de diseño y la complejidad en proyectos posteriores.
• Robusto y Fiable: Basado en el integrado MAX3232, que ofrece hasta 4 canales de comunicación y una alta protección contra descargas electrostáticas, garantizando una conexión segura.
